Cuando hablamos de arboricultura siempre nos viene a la mente la parte más natural y tradicional del sector. En este post os vamos a hablar de un aspecto más tecnológico relacionado con los árboles, que los Arbolista utilizamos en algunos casos. Cuando realizamos evaluaciones de riesgo, puede ser necesario dotarnos de diferentes aplicaciones para describir la realidad estructural de los ejemplares y poder tomar las decisiones más acertadas en cada caso. En ocasiones, utilizaremos estas aplicaciones después de realizar un análisis instrumental, y en otros momentos, algunas de ellas podremos utilizarlas en campo para entender mejor la mecánica y estabilidad de los árboles.

Para ello os hablaremos de algunas de las aplicaciones empleadas:

  • ArboMech de Rinntech
  • Arwilo Scientific de Rinntech.
  • Picus Q74 Expert Argus Electronics
  • Decom Scietific de Rinntech
  • ArborReft de Rinntech
  • TreeCalc.


ArboMech.

ArboMech es un programa de Rinntech donde podemos aproximarnos a la capacidad de resistencia de una sección de un ejemplar con o sin un defecto existente frente a la cargas recibidas, dando un valor de referencia de la zona de caída más probable y un valor relativo de la capacidad de soportar las cargas ejercidas en la sección. Para poder proporcionar este gráfico, ArboMech calcula la capacidad de resistencia relativa de 1º a 360º de una sección, dividiendo este valor por el valor máximo de resistencia, proporcionándonos el porcentaje de estabilidad relativa de la sección en todas direcciones. ArboMech es una aplicación muy sencilla que podemos usar con una tablet, smartphone o con nuestro portátil. Por ello, nos puede ser muy útil cuando realizamos evaluaciones de riesgo donde no vamos a necesitar de un análisis instrumental y nos ayudará a aproximarnos a la realidad del ejemplar que evaluamos.

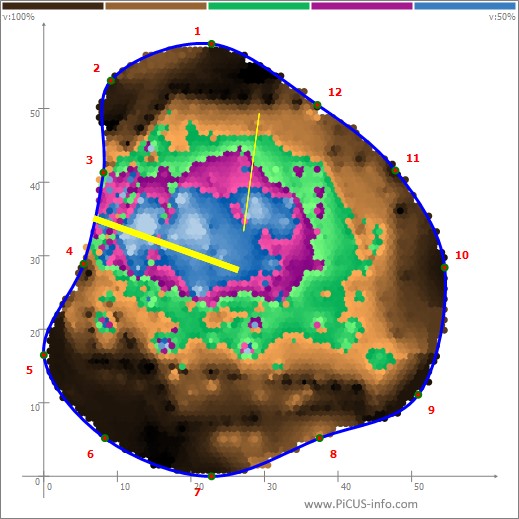

populus-alba-no-12_res

Ejemplar de Populus alba con deficiencias.

Para entender como funciona ArboMech, vamos a definir a qué hace referencia el concepto de capacidad de resistencia denominada Momento de Resistencia, y que es el aspecto fundamental aplicado en este software. El Momento de Resistencia de un árbol es la capacidad que tiene éste para mantenerse en pie frente a las cargas recibidas por el viento. La capacidad de resistencia de una sección depende en mayor medida de la forma y el tamaño, y viene definida por la fórmula W=π*(D³/32).

ejemplar-sin-deficiencias-mecanicas-_res

Ejemplar sin deficiencias mecánicas.



A medida que aumenta el diámetro de un ejemplar, aumenta la resistencia de éste frente a las cargas de viento, debido a que el crecimiento en altura es limitado y el aumento del diámetro no por la generación anillos anuales. Los dos factores que determinan principalmente la resistencia de una sección son:

  • La Forma de la sección, que determina la zona de mayor/menor estabilidad en función de la dirección de la carga. La flecha verde indica la dirección del viento donde la sección es más débil.
  • La Posición de la deficiencia respecto a la sección y la dirección de la cargas que incide en el árbol.

En dos ejemplares con diferentes superficies deterioradas, en porcentaje una mayor que otra, será más determinante, en términos de pérdida de capacidad de resistencia, la posición de la madera deficiente (color rojo) en el Ejemplo B con un 50% de madera defectuosa, que el porcentaje de superficie deteriorada del Ejemplo A, con 70% de madera dañada.

ArboMech nos da como referencia mediante la curva verde la resistencia relativa frente a las cargas ejercidas en ésta, indicándonos con una flecha verde la dirección de la carga donde la sección es más débil. Mediante la curva roja, la aplicación nos muestra la pérdida de resistencia de la sección, indicándonos con una flecha roja la zona de colapso más probable. Además la aplicación proporciona los porcentajes de madera intacta como de madera deteriorada existentes. ArboMech nos permite insertar un tomograma, donde podremos diferenciar coloreando mediante nuestro dispositivo la madera intacta de color verde de la madera deteriorada en color rojo en función de los datos obtenidos en la tomografía.





Arwilo Scientific.

Arwilo de Rinntech, nos permite evaluar y analizar las cargas recibidas por el viento en la copa de un árbol, proponiendo actuaciones de reducción de copa, y permitiendo comparar y valorar la mejora de la resistencia mecánica frente al colapso del tronco en función del tipo de actuación. Para ello, Arwilo estima  el área de la copa de un ejemplar y su centro de carga (punto central donde la copa recibe la presión de la carga del viento) y proporciona información relativa al comportamiento frente a las cargas.

Fractura en base de Celtis asutralis.

Fractura en base de Celtis australis.

Cuando identificamos un defecto grave en el tronco de un ejemplar como por ejemplo por una pudrición por un hongo xilófago, la reducción de la copa es la actuación más recomendable y usada por Arbolistas para aumentar el factor de seguridad del ejemplar. Esta actuación se podrá realizar siempre y cuando las consecuencias generadas por la actuación no afecten de forma global y drástica a la vitalidad del ejemplar en un futuro, es decir, si la propuesta de actuación no genera una pérdida de vitalidad irreversible.

perenniporia-fraxinea-en-platanus-sp-1-fileminimizer

Perenniporia fraxinea en Platanus hispanica.

 A la hora de analizar la carga del viento en un ejemplar y en una zona determinada, influyen una serie de factores que habrá que determinar, como por ejemplo la situación donde se encuentra el ejemplar, ya sea en terreno urbano o en campo abierto; habrá que determinar el coeficiente aerodinámico de la especie, no siendo la misma en Pinus sp. que en otras especies; y otros factores que podremos ir introduciendo en el software como densidad del aire, porosidad, etc.

Relación velocidad/altura

Relación velocidad/altura

Con Arwilo Scientific podemos realizar diferentes acciones de análisis como:

  • Definir el área de la copa y estimar el porcentaje de reducción de viento o la reducción de la altura de la copa.
  • Modificar parámetro relacionados con el viento como del lugar donde esta ubicado el ejemplar. Calcula la reducción de necesaria para una reducción de viento establecida.
  • Podremos variar aspectos relacionados con el viento como la porosidad, la resonancia, la densidad del aire y otros parámetros que nos ayudarán a realizar una buena definición de las condiciones en las que se encuentra nuestro ejemplar a evaluar.
Modificación de parámetros.

Modificación de parámetros.

Para realizar un análisis con Arwilo, simplemente tendremos que realizar tres simples pasos que son:

  • Primero, definiremos la silueta de la copa, que podremos realizar con nuestro dispositivo de forma sencilla.
  • Segundo, situaremos el punto donde tendremos el defecto (Base point). La distancia entre el defecto que estamos evaluando y la zona de la copa donde recibe toda la carga ejercida por el viento es la denominada palanca. El centro de carga (Force center) lo situará de forma automática la aplicación.
  • Por último, introduciremos la altura del ejemplar. Es importante calcular de la forma más precisa posible la atura del ejemplar, ya que es un factor que influye fundamentalmente a la hora de evaluar una árbol y donde se suelen cometer desviaciones importantes. (Error calculation of tree inspection. Frank Rinn, 2014).

Tras introducir estos datos, la aplicación nos situará en nuestro ejemplar tres aspectos como son el punto central de la copa, el punto donde se sumarían todos los puntos de empuje de la carga ejercida en el árbol (Force center), el punto central de la copa en términos de superficie (Area center) y la linea vertical que uniría nuestro Base point o zona de estudio y la altura máxima, que la denomina (Torsión line). A continuación, calculará diferentes aspectos que podremos ir modificando en nuestra zona de ajustes, dando como resultado un análisis de carga de viento orientativo en nuestro ejemplar.

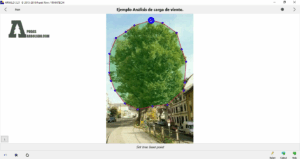

ejemplo-de-analisis-de-carga-de-viento

Ejemplo de análisis de carga de viento con propuesta de actuación.
